CAN-bus hastighedssignalomformer CANM8 C

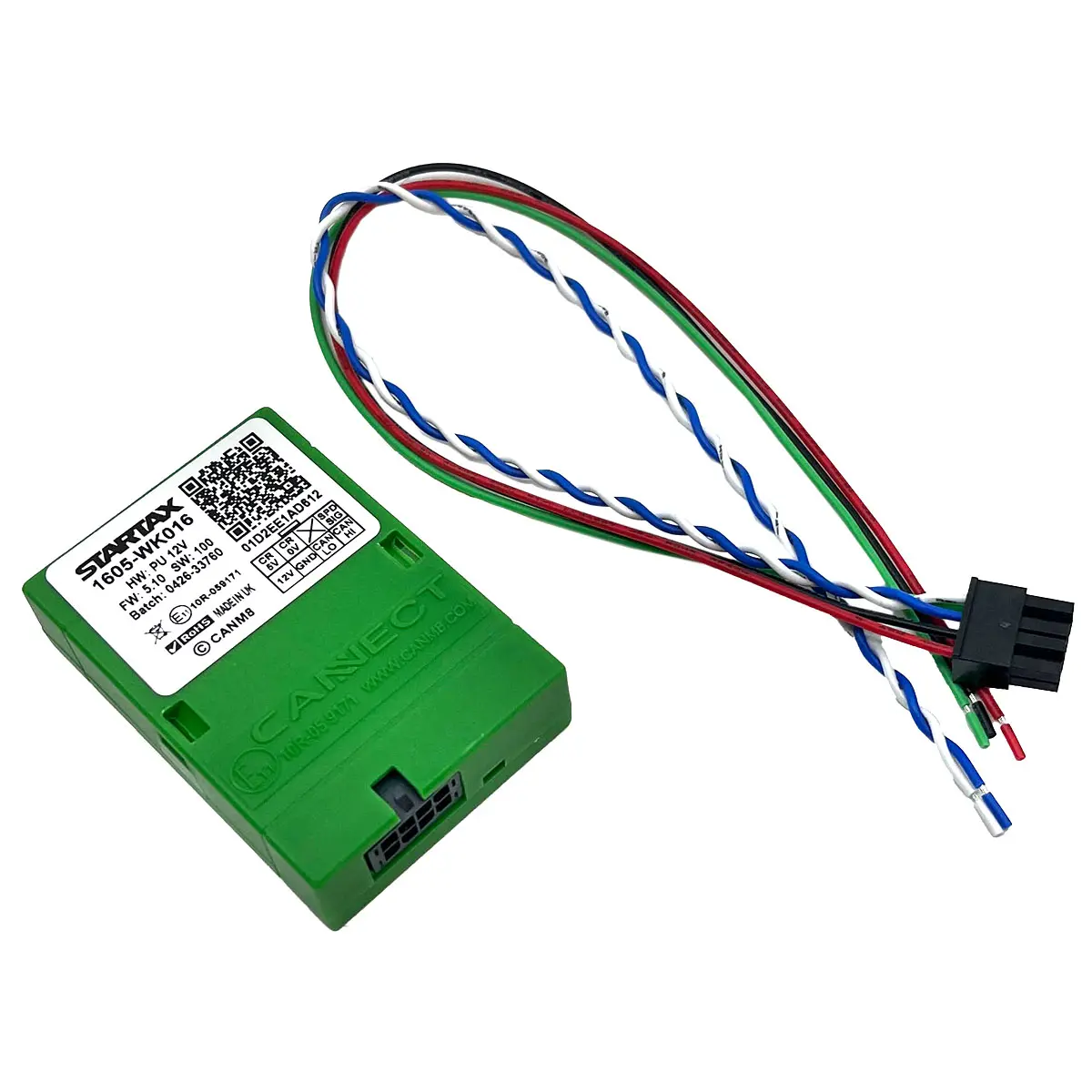

CAN-bus hastighedssignalsadapter CANM8 CANNECT PULSE muliggør tilslutning af en taxameter eller andet ekstraudstyr, der kræver hastighedsdata, til et køretøj udstyret med CAN-bus. Adapteren læser køretøjets hastighedsdata fra CAN-bussen og omdanner dem til et 12 V firkantbølges pulssignal.

Hastighedsdata fra CAN-bus til ekstraudstyr

CANNECT PULSE er en enkeltkanals hastighedssignalsadapter, som for eksempel egner sig til installation af en taxameter. Enheden genererer et separat pulssignal til ekstraudstyret baseret på hastighedsdata læst fra CAN-bussen.

Udgangssignalets frekvens svarer til køretøjets hastighed med forholdet 1 Hz = 1 mph. For eksempel er signalets frekvens ved cirka 80 km/t omkring 50 Hz. Adapteren er beregnet til overførsel af hastighedsdata og ikke til styring af ekstralys.

LED-indikator viser enhedens driftstilstand

Ved hjælp af LED-indikatoren på styreenheden kan man kontrollere status for CAN-bus-forbindelsen og genkendelsen af hastighedsdata.

• Blinkende rød: Enheden søger efter CAN-bus-data.
• Fast rød: CAN-data modtages, men køretøjstypen er endnu ikke identificeret.
• Fast grøn: CAN-data modtages, og køretøjstypen er identificeret.
• Blinkende grøn: Hastighedsdata er succesfuldt genkendt.

Ledningsforbindelser

• Hvid: CAN High
• Blå: CAN Low
• Sort: Jord
• Rød: +12 V forsyningsspænding
• Grøn: Udgang for hastighedssignal, 12 V firkantbølge

Tilslutningspunkterne for køretøjets CAN-bus varierer afhængigt af køretøjsmodel. Tilslutningen skal udføres i henhold til køretøjsspecifikke installationsvejledninger.

Tekniske data

• Producent: CANM8
• Produktsserie: CANNECT
• Model: PULSE
• Produktkode: 1605-WK016
• EAN: 6438255400162
• Produkttype: CAN-bus hastighedssignalsadapter
• Driftsspænding: 12 V
• Udgangskanaler: 1
• Oplæselige data: Køretøjets hastighed
• Udgangssignal: 12 V firkantbølge
• Hastighedssignalforhold: 1 Hz = 1 mph
• Statusindikator: LED-indikator

Køretøjsspecifikke installationsvejledninger

Køretøjsspecifikke installationsvejledninger er tilgængelige i CANM8-appen, som kan downloades fra Google Play eller App Store. Vejledningerne åbnes ved at scanne produktets QR-kode.

Ifølge leverandørens meddelelse er scanning af QR-koden begrænset til tre gange pr. produkt. Kontroller køretøjets kompatibilitet samt de korrekte CAN-bus tilslutningspunkter før installation.
