CAN-bus styreenhed til ekstralys HIGHBEAM 4 C

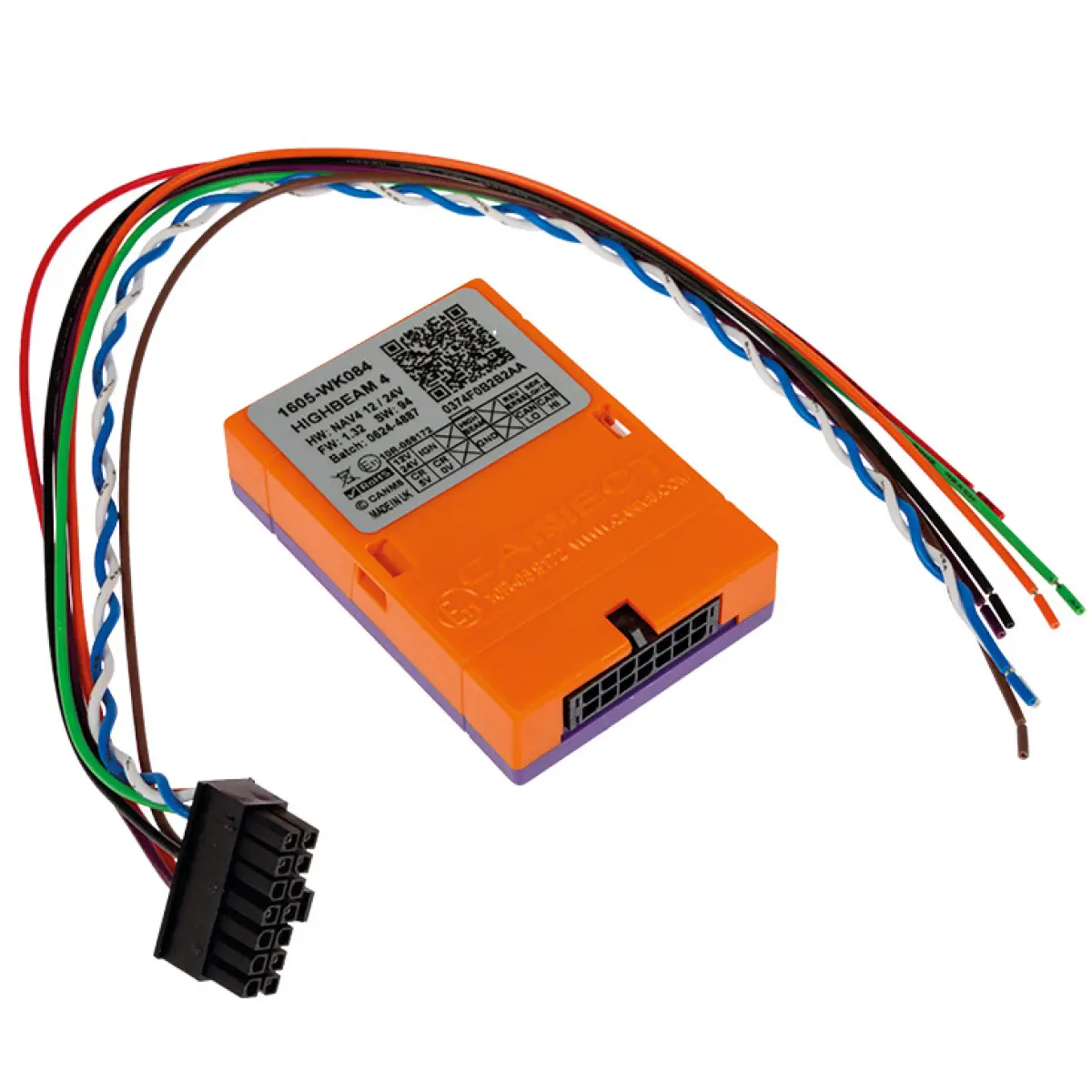

CANM8 CANNECT HIGHBEAM 4 CAN-bus lysstyringsenhed til ekstralyser muliggør styring af ekstralyser i henhold til bilens egne fjernlys. Enheden læser statusoplysninger om lys og tænding fra køretøjets CAN-bus og genererer baseret herpå 12 V styresignaler. Ekstralyser tilsluttes via et separat relæ.

Fire styreudgange til ekstralyser og ekstraudstyr

CANNECT HIGHBEAM 4 tilbyder fire separate styresignaler: fjernlys, positionslys, bakgear og tænding. Fjernlysstyresignalet kan bruges til at aktivere ekstralysets relæ, så ekstralyserne fungerer i takt med bilens egne fjernlys.

Signalerne for positionslys, bakgear og tænding kan også benyttes i andre kompatible ekstraapparater. Styreenheden kombinerer funktionerne fra de tidligere CANM8 HB3 (1605-WK038) og HB-3R (1605-WK029) modeller.

Tændingsstrømsdetektion

Styreenheden giver statusinformation om tændingsstrøm til styring af ekstraudstyr. I kompatible køretøjer muliggør "nøgle i lås"-funktionen, at tændingsstrøms styresignalet forbliver aktivt efter strømafbrydelse, hvis nøglen stadig er i tændingslåsen.

Ledningsforbindelser

• Hvid: CAN High
• Blå: CAN Low
• Sort: Jord
• Rød: +12 V forsyningsspænding
• Lilla: Tændingsstrømsstyring, 12 V når tændingen er tændt
• Orange: Positionslys styring, 12 V når positionslys er tændt, maks. 1 A
• Grøn: Bakgear styring, 12 V når bakgear er tilkoblet
• Brun: Fjernlys styring, 12 V når fjernlys er tændt

LED-indikators funktion

Styreenhedens LED-indikator viser status for CAN-bus forbindelse og køretøjsgenkendelse.

• Blinkende rød: Enheden søger CAN-bus data.
• Fast rød: CAN-data modtages, men køretøjstype er ikke genkendt.
• Fast grøn: CAN-data modtages, og køretøjstype er genkendt.

Tekniske data

• Producent: CANM8
• Produktserie: CANNECT
• Model: HIGHBEAM 4
• Produkttype: CAN-bus ekstralysstyring
• Driftsspænding: 12 V
• Styringskanaler: 4
• Styreudgange: Fjernlys, positionslys, bakgear og tænding
• Styresignalspænding: 12 V
• Maksimal strøm for positionslysudgang: 1 A
• CAN-bus forbindelser: CAN High og CAN Low
• Statusindikator: LED

Kompatibilitet og installation

Køretøjets kompatibilitet og korrekte CAN-bus tilslutningspunkter skal kontrolleres før installation. Ifølge leverandøren skal produkt 1605-WK037 bruges til at opnå baklyssignalet på Volvo modeller fra 2016 og nyere.

CANNECT HIGHBEAM 4 leverer styresignal til ekstralysrelæet. Det erstatter ikke et separat relæ til belastningsstrøm. Ved installation af ekstralyser skal korrekt sikring, ledningsføring og relæ anvendes.
