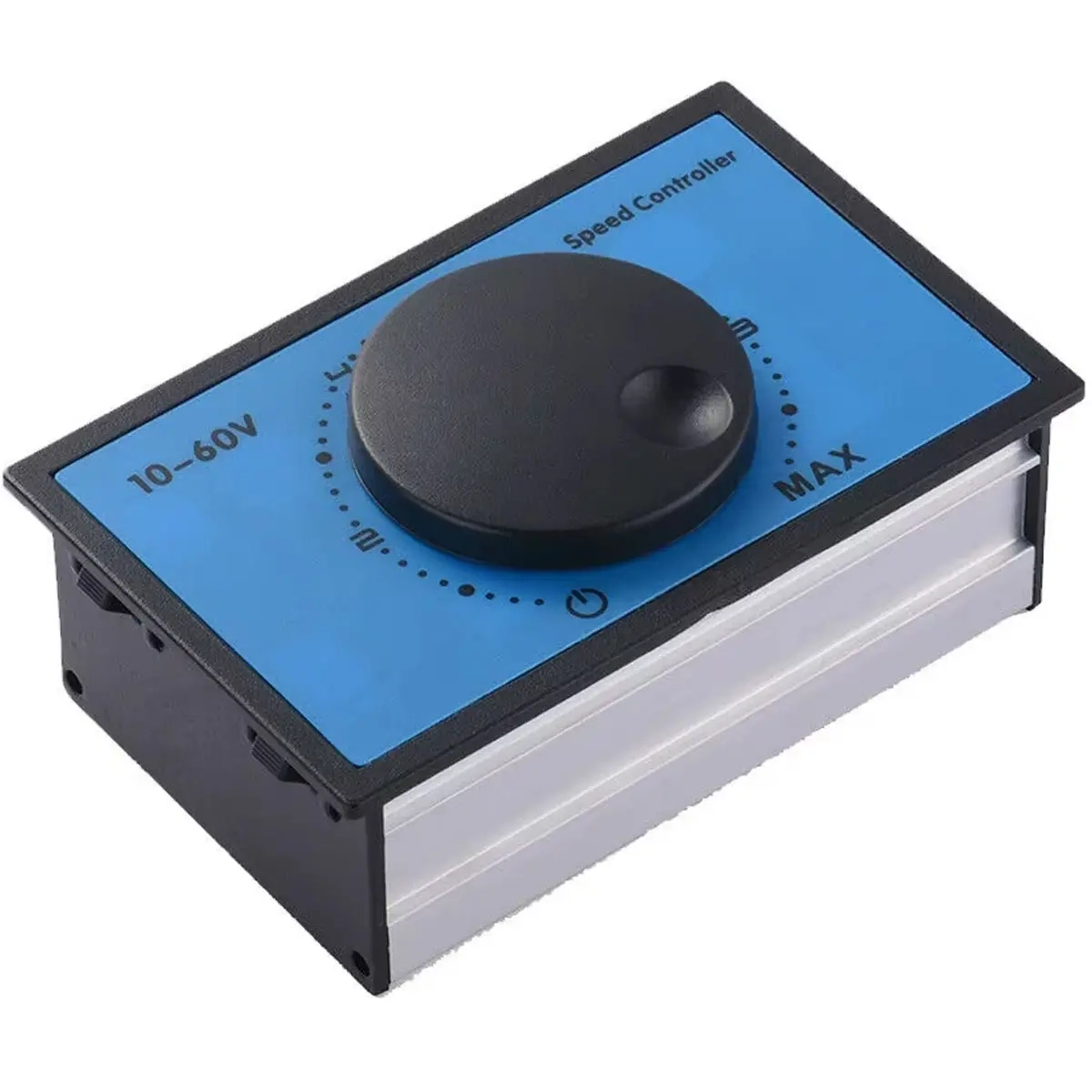

PWM-varvtalsregulator för DC-motor 10–60 V 20 A

MC18 PWM-hastighetsregulator är avsedd för hastighets- och rotationsriktningstyrning av borstade DC-motorer. Regulatorn fungerar med en driftspänning på 10-60 V DC, och motorns hastighet kan justeras med en potentiometer inom intervallet 0-100 %.

• Driftspänning: 10-60 V DC
• Kontinuerlig ström: upp till 18 A
• Maxström: 20 A
• Maxeffekt: 240 W
• Hastighetsjusteringsområde: 0-100 %
• Bytning av motorrotationsriktning
• För borstade DC-motorer
• PWM-frekvens: 15 kHz

Hastighets- och rotationsriktningstyrning

PWM-regulatorn möjliggör steglös justering av rotationshastigheten på kompatibla borstade DC-motorer. Hastigheten styrs med en 270 graders potentiometer med en justeringsområde på 0-100 %. Regulatorn har även en funktion för att växla motorns rotationsriktning framåt och bakåt.

Regulatorn är lämplig för olika maskin-, apparat- och hobbyprojekt där styrning av hastighet och rotationsriktning för borstade likströmsmotorer krävs.

Tekniska specifikationer

• Modell: MC18
• Motortyp: borstade DC-motorer
• Matningsspänning: 10-60 V DC
• Kontinuerlig ström: upp till 18 A
• Maxström: 20 A
• Maxeffekt: 240 W
• Hastighetsjusteringsområde: 0-100 %
• PWM-frekvens: 15 kHz
• Justering: potentiometer, 270°
• Potentiometer: 10K, med brytare
• Växling av rotationsriktning: ja
• Mått: 95 x 60 x 32 mm
• Panelmonteringshål: 88 x 55 mm

Viktigt vid installation

• Avsedd för borstade DC-motorer.
• Använd endast 10-60 V DC likspänning.
• Anslut inte regulatorn direkt till 230 V AC nätspänning.
• Säkerställ elektrisk kompatibilitet mellan motor, strömkälla och regulator före installation.
• 20 A är regulatorns maxström. Kontinuerlig ström får vara högst 18 A.
